參加第四屆中國國際地暖產業(北京)高峰論壇期間，中國建筑科學研究院暖通空調所的黃維研究員，在主持分集水器、控制系統專場研討會時向大家透露，《采暖用分水器》國家標準的編制計劃，已經得到相關部門批復，開始立項編制，并征求大家的意見。會上各地的專家同仁各抒己見討論熱烈，現就當時表達的幾點意見及后來的一些思考，做說明及補充。

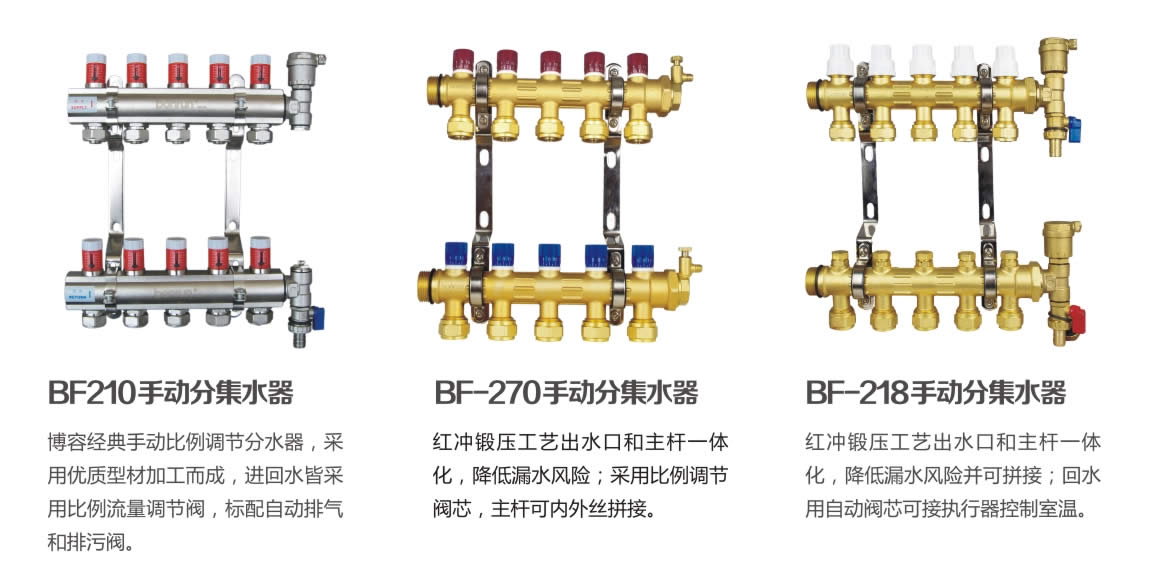

博容地暖分水器系列


    1、分水器的部件互換性


    也就是產品的通用性。地暖分水器在設計、生產、選型、采購、安裝、使用、升級、維護、回收等全壽命的使用時間內，不可避免的會發生部件更換或維修等情況的發生，如果分水器的基本部件和接口都能一致，共同遵循一個標準，那么肯定會給各個環節創造便利。

    比如：生產環節可以生產批量的產品部件，社會化大生產會有機的配合。采購環節會放心備件的供應。安裝環節可以放心的拆散安裝，不必?fù)?dān)心組裝不上。維護與升級環節，可以采購更新的部件，給予更換。

    當然，這樣做也有一些弊端，人們可能會像攢電腦一樣的來組裝分水器，分水器也會山寨一把。但是這樣肯定會迅速帶動分水器市場的整體繁榮發展。


    2、分水器基本尺寸的限定


    分水器除接口尺寸這些應劃定規格/系列外，分水器管間距、分水器供回水中心距、左右邊距及前后主管中心距等主要尺寸都應做出統一的限定，或規定統一數值或劃定系列尺寸。

現在市場上，不管是高檔進口分水器還是一般分水器，都存在除接口尺寸以外的非標性，各個廠家很隨意。甚至在市場上見到一份這樣的報價單——管間距從55mm到45mm，每減少1mm減少多少錢。這就造成了地暖設計文件上很難體現分水器的準確尺寸與具體位置，也容易造成與其他專業難以配合的局面。過低的管間距，還會給現場安裝和維修造成麻煩。統一限定了分水器的基本尺寸后，在設計選型文件里面會引用標準尺寸，為現場施工和配合創造有利條件。同時，也把偷工減料的分水器屏蔽到市場之外。

    對于分水器管間距，這些限定不一定是“限定唯一尺寸”，也可以采用系列尺寸的方法。比如：規定分水器的路間距為55mm、50mm、45mm三檔(具體數值有待商榷)，相當于高中低/大中小三檔產品。設計選型時就可以根據安放空間、維修要求、投資水平等因素來綜合考慮了。

    分水器供回水中心距的規定，有利于上下游管路的連接和配套產品的定型開發。比如經常和分水器配合工作的地暖混水裝置，現在市場上一般是兩大類產品，一是以進口的卡萊菲、嘉科米尼為代表的“混水裝置+分水器”一體化集成式的；二是以國產的OLV、恩諾吉為代表的“提供混水裝置散件”現場組裝式的，后者就是為了能配合不同廠家的分水器尺寸，不得不以“提供散件+現場組裝”的模式供貨銷售。后者的產品雖然沒有前者的產品集成度、可靠度高，但是因為貼近現實的分水器市場實際情況，市場占有率一直不錯。如果統一規定了分水器的主要尺寸，混水裝置就可以在工廠做成成品供現場安裝，而不是組裝，可以減少現場組裝工作、減少接口泄露的可能。


    3、分水器水利特征的統一


    分水器作為地暖(盤管)系統的調節控制裝置，在JGJ142-2004《地面輻射供暖技術規程》中已經有了明確要求，就是“分路設置調節性能好的閥門”。通俗的說就是，“分水器應該能夠提供外加阻力，以平衡/調節各個環路的循環水量”。

    而實際市場狀況是，簡單且沒有調節性的球閥分水器占有絕對的市場份額。這種情況就直接造成了設計師在設計地暖系統時妥協于“材料設備”現狀搞設計的無奈局面。設計地暖盤管時需要時刻注意盤管長度的偏差，長度不能偏差過大，以防止各環路流量失調。但是，即使設計的盤管長度完全一樣，也因為承擔的區域負荷不同，容易造成冷熱不均的實際情況。再者，“平均的管長”和“分室供暖控制”這兩條要求也是永遠不易調和的。所以，讓分水器提供一部分“外加阻力”，使各環路的總阻力達到一個平衡或相對平衡，就成為了分水器的一個必備功能。注：采用地暖盤管串接房間散熱器溫控閥的特例除外。參照嘉科米尼和卡萊菲等產品的設計思路，在分水器主管上為每個環路配備“內置平衡閥”是一種不錯的選擇。系統初調節時，工程人員可以按照設計要求，調節到指定位置并鎖閉。現實的情況是，各個公司設計的分水器內置調節閥的Kv值不盡相同。建議規范能有一個統一，方便計算和調節使用。



    4、分水器經濟技術比較


    一般而言，每路分水器控制的實鋪采暖面積在20-30平方米之間。若按照市場上的一般銅球閥分水器35-40元每路計算，每平方米地暖的“控制”成本僅僅1-2元，顯然，我們在地暖控制上也就是地暖節能的保證上，投資太低了。這顯然也是“地暖不節能”的罪魁禍?zhǔn)字弧?/div>
